煉焦爐機側除塵器除塵解決方案--河北環保資質廠家
近年來隨著環保的要求日益嚴格，大型化焦爐機械須具備除塵過時，因而焦爐機側除塵技術得到發展。原來焦爐除塵技術采用車載干式除塵器，由于推焦機空間有限，除塵器的處理能力不能滿足實際需要，實際生產過程中，除塵效率低達50%，滿足不了環保要求的排放標準。目前我公司研發的新型機側除塵技術除塵效率高達90%以上，排放濃度能達到15mg/m³。

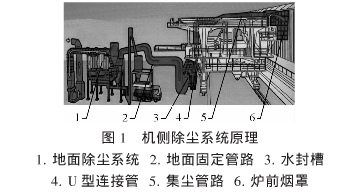

1、焦爐機側除塵器結構及原理
除塵系統主要有爐前煙罩、集塵管路、U型連接管、水封槽、地面固定管路及地面除塵系統組成。
1.1爐前煙罩
爐前煙罩主要由上部固定煙罩、上部活動煙罩、側部固定煙罩、側部煙罩和后部煙罩組成。
1.2集氣管路
集氣管路由推焦吸口管、平煤吸口管、三通管、直通管及管路支架組成。
1.3U型連接管
U型連接管布置在推焦車尾端，一端與集氣管路連接，另一端插入水槽中，并隨車移動，實時與地面管道連通，煙塵泄露率趨近于零。由于水封槽里的水具有腐蝕性，U型管的材質采用_不銹鋼，同時在U型管兩端設置分水器，減少了車輛在移動過程中水對推焦機的阻力，并且避免了推焦機對水封槽里的水產生較大的波浪而進入氣路管路。
1.4水封槽
水封槽主要由水封槽主體、支架、進水管及排水管組成。水封槽內部用隔板將整條管路分割成氣路管路和液體管路，液體管路與u型連接管配合，工作時進水管給液體管路加水，當水位達到y(tǒng)i定高度時，這是水可將延期與外界隔離，達到密封的目的。水封槽的兩端設置出風口，與地面固定管路連接。
1.5地面固定管路
地面固定管路由直通管、伸縮管、彎管、安全閥及管道支架組成。
管路上每隔yi定距離設置防爆口和測壓口，具有俺去可靠、控制焊接煙塵擴散的有效范圍大的特點。管道一端與水封槽氣路管路連接，另一端和地面除塵站連接
1.6焦爐機側地面除塵系統
地面除塵系統由脈沖布袋除塵器、風機、火花捕集器、預噴涂及料斗等組成。
除塵系統通常根據排放物的性質選擇設計，在推焦和平煤過程中產生的有害物，多為顆粒較大的煙塵，而平煤過程中產生的有煙塵，還含有焦油煙氣和可燃性氣體，因此除塵系統設計選型時，須選擇具有防水、防油及防jing電的過濾材料，并配置了火花捕集器，以防止火星進入布袋燒毀設備。
2、結語
以上是焦爐機側地面站除塵器煙塵治理的整個設計流程，此設計中采用了新型的水封式地面站除塵器，該技術性價比高，可滿足資金較少、環保壓力大的企業的需求。
